高熱導率耐火澆注料也稱為碳化硅耐火澆注料，是采用碳化硅和鋁酸鹽水泥配制的。其特點是熱導率高、線膨脹系數(shù)小、熱穩(wěn)定性好和強度高。該澆注料在高爐熱風爐磚托圈等部位和旋風式燃煤加熱爐的旋風管等熱工設備上，得到了應用，使用效果良好。
表1-1為高熱導率耐火澆注料的性能。SiC骨料的顆粒級配為5-3mm，11%;3~1mm，49%;1~0.15mm，40%;耐火粉料為SiC微粉，其細度為0.043mm(325目)。采用鋁酸鹽水泥作結合劑，并摻加減水劑、早強劑和膨脹劑等復合外加劑。耐火骨料和粉料之質量比為70:30。

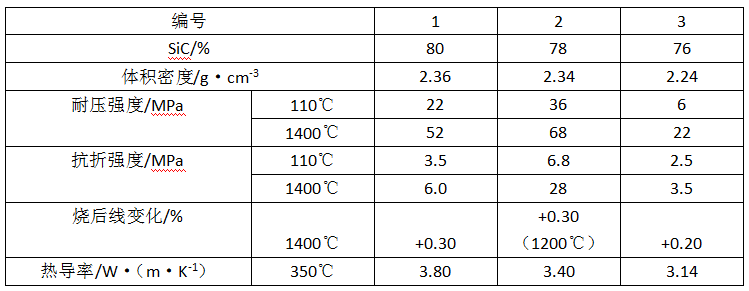

表1-1 高熱導率耐火澆注料的性能
